Aanleverspecificaties kaartontwerp

Informatie over het ontwerpen

Alle benodigde informatie voor het ontwerpen van uw plastic cards op bankpas formaat volgens ISO7810 staat onderstaand aangegeven.

Indien deze gegevens worden aangehouden, dan zal de layout van de plastic card goed bruikbaar zijn voor druk of print.

Alle benodigde specificaties

Lees onderstaand alles over het juiste formaat, kleurinstelling en te gebruiken bestandstype.

Heeft u niet de mogelijkheid om het ontwerp zelf te maken?
Maak gebruik van de Card Vision ontwerpservice of gebruik onze online designer.

Heeft u nog vragen?

Komt u er niet helemaal uit en heeft u nog vragen?

Of wilt u het ontwerp door Card Vision laten maken?

Neem gerust contact met ons op.

Afmetingen

  • Netto formaat plastic kaart

    Het netto kaartformaat is 85,6 x 54 mm. De radius van de hoeken is 3,18 mm. Dit formaat blijft over van het bruto formaat.

  • Extra beeld voor aflopend drukken

    Indien de kaart van rand tot rand bedrukt moet worden, dan is er rondom 4 mm afloop nodig. Laat het ontwerp daarom 4 mm doorlopen rondom de kaart. Dit is nodig om het bruto ontwerpformaat uit te stansen tot netto kaartformaat.

  • Bruto formaat ontwerp

    Bij randaflopende druk wordt het bruto ontwerp minimaal 93,6 x 62 mm groot, waarbij de afloop wordt afgesneden tijdens het stansen van de plastic cards.

  • Afstand tot rand van de kaart

    Plaats teksten of logo’s niet te dicht op de rand van het netto kaartontwerp, houd een veilige marge van circa 3-4 mm aan.

Netto formaat plastic kaart

Het formaat van een plastic card op creditcard formaat (bankpas) is bepaald volgens de ISO7810 norm.

Het netto kaartformaat is 85,6 x 54 mm.
De radius van de hoeken is 3,18 mm.

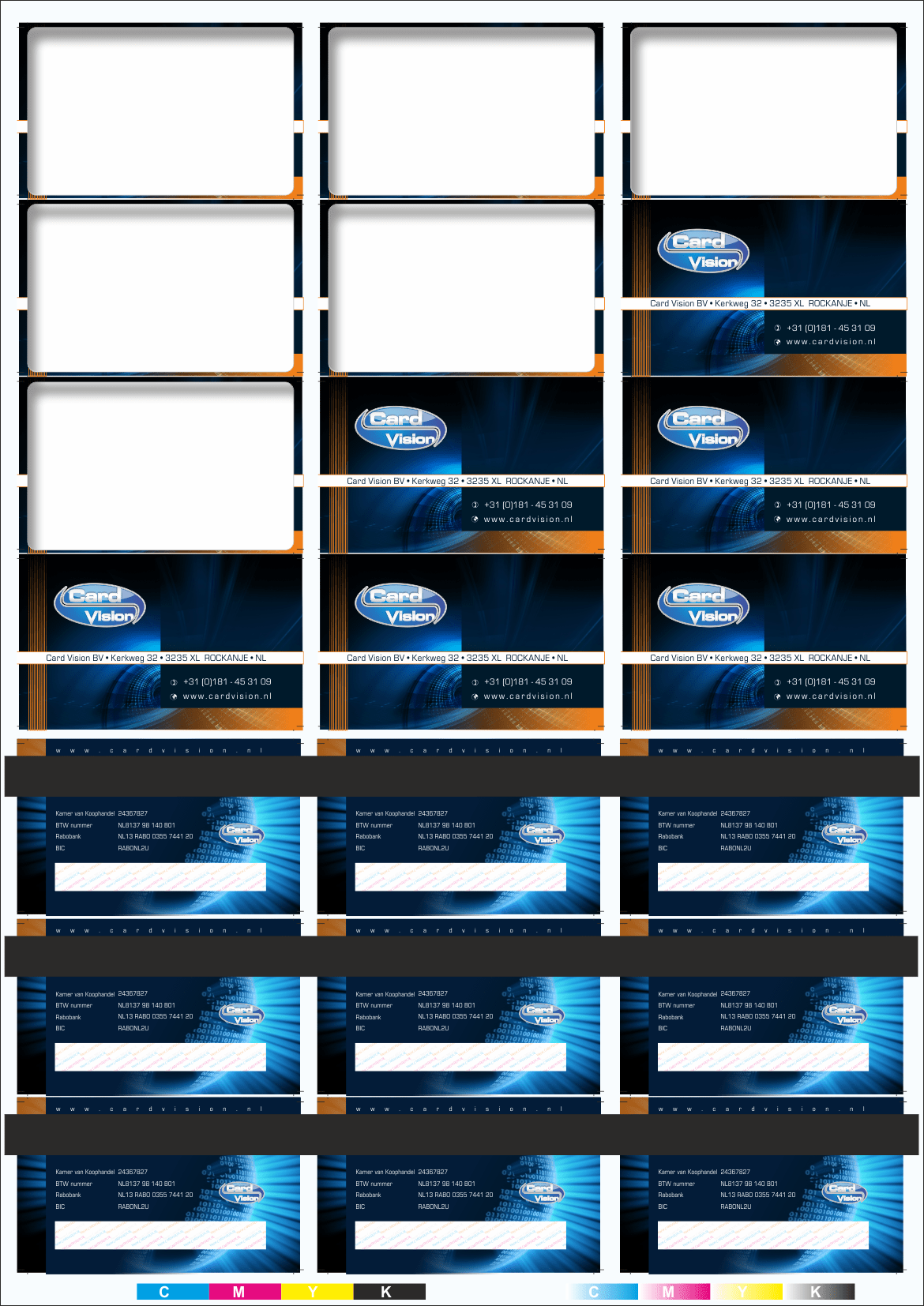

Afloop 4 mm

Afloop is nodig voor het randaflopend drukken of printen van de plastic kaarten.
Randaflopend is volledig tot aan de randen zonder witmarges. Dus van links tot rechts, van boven tot onder.

Hiervoor is rondom 4 mm afloop nodig.
Rondom, dus links, rechts, boven- en onderkant.
Deze afloop is eigenlijk het ontwerp dat doorloopt, maar niet meer zichtbaar is op de netto uitgestansde kaart.

Maar, ook al is het niet meer zichtbaar, het is wel nodig om het bruto ontwerpformaat uit te stansen tot netto kaartformaat.

Meer afloop is geen probleem, minder wel.
De afloop wordt afgesneden tijdens het stansen van de plastic cards.

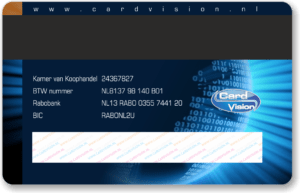

Bruto formaat kaartontwerp

= netto kaartformaat + afloop

Het netto kaartformaat is zoals bovenstaand aangegeven 85,6 x 54 mm.

Voor randaflopend printen of drukken is rondom 4 mm extra beeld in het ontwerp nodig, de afloop.

Het bruto ontwerp wordt dus minimaal, in milimeters:

85,6 x 54
8 x 8
                   +

93,6 x 62

=    netto kaartformaat
=    4 mm afloop links / rechts / boven / onder
                                                                                   +

=    minimaal bruto ontwerp formaat layout

Rechthoekig ontwerp of met ronde hoeken?

Het aan te leveren ontwerp dient rechthoekig opgemaakt te zijn.
Er hoeven geen ronde hoeken aan te zitten, die komen vanzelf bij het stansen.

In uw ontwerp dienen snijlijnen te staan op de positie van het netto formaat of er mag een rood kader op de kaartrand staan bovenop het ontwerp.
Dit zodat wij weten waar u de randen van de kaart wilt krijgen.

Afstand tot de rand van de kaart

Het stansen van de kaarten gebeurt zo nauwkeurig mogelijk, maar er zijn altijd kleine stansverschillen, waardoor de positie van het netto beeld iets varieert.
Het betreft hier tienden van milimeters.

Belangrijk om vooraf rekening mee te houden en teksten of logo’s niet te dicht op de rand van het netto kaartontwerp te plaatsen, houd een veilige marge van circa 3-4 mm aan.

De juiste programma's

Card Vision werkt met grafische bestanden. Het is daarom van belang dat de ontwerpen voor plastic cards zijn gemaakt met grafische ontwerpprogramma’s.

Hiermee worden bestanden bedoeld zoals:

  • HighRes PDF
  • CorelDraw file
  • Adobe InDesign
  • Adobe Illustrator
  • EPS bestand
  • enzovoorts

Niet bruikbaar

Vanwege de grafische toepassing kunnen wij niet werken met ontwerpen gemaakt in niet-grafische programma’s, zoals bijvoorbeeld:

  • Microsoft Word
  • PowerPoint
  • Paint
  • Publisher
  • Excel

Verder zijn foto’s of logo’s van internet (72 dpi), een scan van een oude pas, een schets op papier, enzovoorts zijn niet van benodigde kwaliteit.

Bovenstaande kan wel gebruikt worden als handvat voor het nazetten van het ontwerp, maar niet om mee te drukken / printen, want het zijn geen grafische bestanden.

Software

  • U ontwerpt zelf?

    Card Vision werkt met grafische bestanden. Het is daarom van belang dat de ontwerpen voor plastic cards zijn gemaakt met grafische ontwerpprogramma’s, zoals CorelDraw, Adobe InDesign of Adobe Illustrator. Een HighRes PDF of EPS bestand vanuit dergelijke software is ook bruikbaar.

  • Uw reclamebureau ontwerpt

    Reclamebureau's werken met grafische software zoals hier beschreven. Dit houdt in dat de ontwerpen van een reclamebureau meestal perfect bruikbaar zijn voor Card Vision om mee te drukken.

  • Ontwerp uitbesteden aan Card Vision

    Mocht u niet kunnen ontwerpen volgens onze specificaties, dan biedt Card Vision de mogelijkheid om uw ontwerp te maken. Ook het nazetten van een niet-grafisch bestand (zoals bijvoorbeeld Microsoft Word, PowerPoint, Paint, Publisher, Excel) is mogelijk. Vraag naar de tarieven.

  • Online ontwerpmodule

    Heeft u zelf geen ontwerp-software? Schakelt u geen reclamebureau in die het ontwerp maakt? Besteed u het ontwerpen niet uit aan Card Vision? Dan is het mogelijk onze online ontwerpmodule te gebruiken.

Resolutie

  • Minimaal

    Foto’s en / of andere bitmap-afbeeldingen, zoals bijvoorbeeld achtergrondfoto’s die zijn opgenomen in het ontwerp, dienen op een resolutie van 300 dpi te zijn.

  • Te laag

    Foto’s en afbeeldingen met een lagere resolutie dan 300 dpi zullen resulteren in een eindresultaat dat niet optimaal of ronduit slecht is.

De juiste resolutie

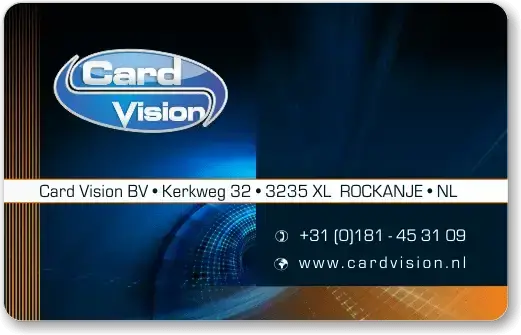

Afbeeldingen die zijn opgenomen in het kaartontwerp met een resolutie van 300 dpi zijn goed bruikbaar om netjes mee te drukken / printen.

Dit zorgt voor een goed eindresultaat.

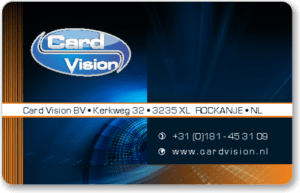

Te lage resolutie

Afbeeldingen met een resolutie van bijvoorbeeld 200 dpi lijken op het eerste gezicht misschien redelijk goed op uw beeldscherm, maar zijn niet goed genoeg om netjes mee te drukken / printen.

Dit zorgt voor een eindresultaat dat niet optimaal is.

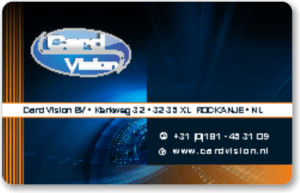

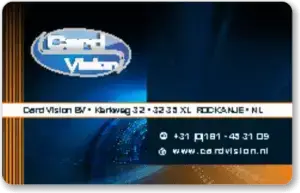

Veel te lage resolutie

Heeft u een logo of afbeelding van een website gekopieerd in het ontwerp?
Internet bestanden zijn meestal 72 dpi.

Absoluut niet goed genoeg om netjes mee te drukken / printen.
Het eindresultaat zal zeer kartelig en onscherp worden.

Kleurinstellingen

Alle onderdelen in het ontwerp in CMYK kleuropbouw, tenzij er wordt gedrukt in PMS waarden (uitsluitend bij offsetdruk tegen meerprijs).

Ook bitmap-afbeeldingen (resolutie 300 dpi) in CMYK kleuropbouw.

Complexe verlooptinten

Indien er in het ontwerp verlooptinten of schaduwen zijn gebruikt, is het raadzaam om deze onderdelen om te zetten naar een 300 dpi CMYK bitmap.

Op die manier kan het niet fout gaan bij conversie van de bestanden.

Transparanties

Indien er in het ontwerp transparanties zijn gebruikt, is het raadzaam om deze onderdelen om te zetten naar een 300 dpi CMYK bitmap.

Op die manier kan het niet fout gaan bij conversie van de bestanden.

PMS kleuren

Tegen meerprijs kunnen de kaarten gedrukt worden in Pantone kleuren.

Kleuren opmaak

  • Standaard drukkleuren

    Bedrukte kaarten worden standaard gedrukt in CMYK kleuren. Zorg dus dat alle kleuren in het ontwerp op CMYK zijn gemaakt.

  • PMS

    Tegen meerprijs kunnen offset bedrukte kaarten gedrukt worden in Pantone kleuren.

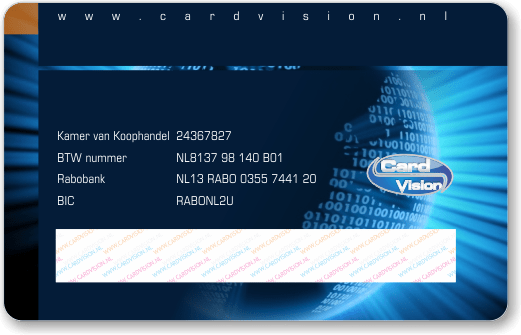

Magneetstrip

  • Niet in het ontwerp

    De magneetstrip hoeft niet in het ontwerp meegenomen te worden. Het ontwerp mag gewoon doorlopend gemaakt worden op de plaatst waar de strip komt.

Afmeting, plaats en marge

De hoogte van een  magneetstrip is bepaald op 12,7 mm.

De afstand tot de rand van de kaart is 5,54 mm, met een tolerantie van 10%.

De strip kan aan de de boven- of onderzijde van de card geplaatst worden.

In het ontwerp tekenen?

Nee, de magneetstrip hoeft niet in het ontwerp meegenomen te worden.

Het ontwerp mag gewoon doorlopen op de plaats waar de magneetstrip wordt geplaatst.

Uiteindelijk wordt op de plaats van de magneetstrip het ontwerp natuurlijk wel afgedekt.

Vrij te plaatsen

Indien er op het laminaat van de kaart een schrijfveld aangebracht moet gaan worden, dan zijn bij Card Vision deze velden vrij te plaatsen, uiteraard buiten de posities van magneetstrip of chip.

In het ontwerp tekenen?

Ja, het handtekeningenveld dient in het ontwerp meegenomen te worden.

Het ontwerp mag gewoon doorlopen op de plaats waar het handtekeningenveld overheen wordt gezet.

Handtekeningen veld

  • Wit of transparant

    Op offset bedrukte kaarten kan een schrijfveld kan aangebracht worden in wit of transparant.

  • Opaak

    Op retransfer geprinte kaarten is het schrijfveld wittransparant, oftewel opaak of semi-doorschijnend melkwit.

  • In het ontwerp opnemen

    Het handtekeningenveld dient in het ontwerp meegenomen te worden. De positie is vrij te bepalen.

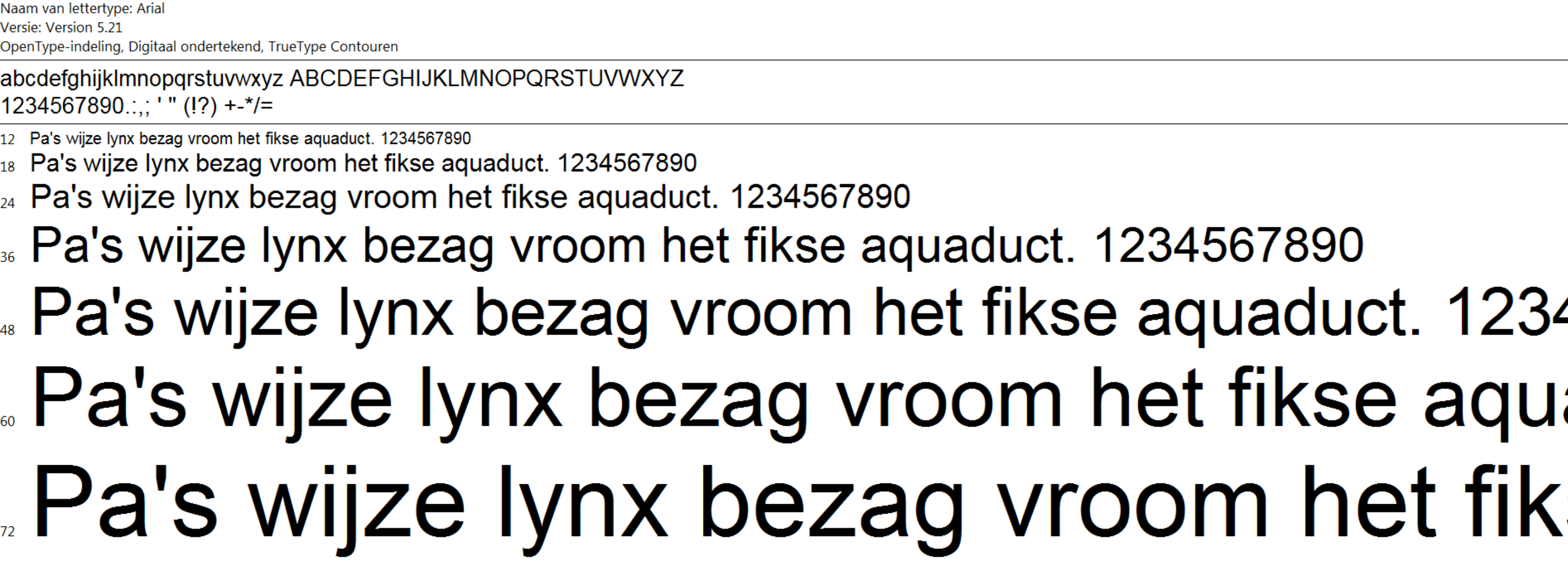

Lettertypen

  • TrueType of OpenType

    Wij werken op Windows®. Daarom hebben wij TrueType of OpenType fonts nodig.

  • Geen PostScript

    Werkt u op Apple Macintosh® met PostScript fonts? Dan alle fonts omzetten naar outlines / vectoren / contouren.

Fonts meeleveren

Bij voorkeur dienen de in uw ontwerp gebruikte lettertypen meegeleverd te worden.

Deze lettertypen kunnen aangeleverd worden als .ttf (True Type Font) of .otf (Open Type Font).

Wij werken niet met PostScript fonts (Apple Macintosh) dus als het ontwerp daarmee gemaakt is dan dienen alle fonts omgezet te worden naar outlines / vectoren / contouren.

Personaliseren

U kunt plastic kaarten door ons laten personaliseren in uw huisstijl lettertype.

Wij hebben een vrij grote bibliotheek met lettertypes, maar het kan zijn dat uw speciale font daar niet in staat.

In dat geval dient het font door u te worden aangeleverd als True Type Font.
